La protection mécanique des câbles électriques n’est pas une option esthétique. La norme NF C 15-100 impose une protection en zones accessibles, y compris en pièces de vie, et réserve les câbles apparents non protégés à des cas très limités (locaux techniques, zones inaccessibles). En cas de sinistre, un câble non protégé là où il aurait dû l’être engage votre responsabilité et peut bloquer l’indemnisation par l’assurance.
Section de câble et type de protection : le vrai critère de choix économique
Nous observons régulièrement des installations où la protection a été choisie d’après le diamètre extérieur du conduit, sans tenir compte de la section des conducteurs ni du niveau de contrainte mécanique. Le résultat : une gaine ICTA sous-dimensionnée qui écrase le câble au premier passage en angle, ou une goulotte surdimensionnée payée deux fois trop cher.
A lire également : Protection optimale contre les cambriolages : les solutions les plus efficaces
Le point de départ, c’est la section du câble. Un câble R2V en 3G2,5 mm² destiné à un circuit prises n’a pas les mêmes besoins qu’un 3G6 mm² pour une ligne de puissance (plaque de cuisson, borne de recharge). La gaine ICTA 20 mm suffit pour du 1,5 mm², mais passer du 2,5 mm² en courbe serrée dans du 20 mm impose des contraintes de tirage qui abîment l’isolant.
Adapter le diamètre au nombre de conducteurs
La règle de base : le câble ne doit pas occuper plus du tiers de la section interne du conduit. Au-delà, le tirage devient difficile et l’échauffement augmente. Pour un circuit simple en 2,5 mm², une ICTA 25 mm offre le bon compromis entre coût et facilité de pose.
A lire en complément : Valeur et puissance d'une bouilloire : une analyse détaillée
Pour les liaisons de puissance en 6 mm² ou 10 mm², nous recommandons de passer directement en gaine annelée TPC si le parcours est enterré, ou en goulotte PVC si le parcours est apparent. La différence de prix entre une ICTA trop juste et une goulotte adaptée se rattrape sur le temps de pose.
Gaine ICTA, goulotte PVC ou plinthe technique : comparatif pour petit budget

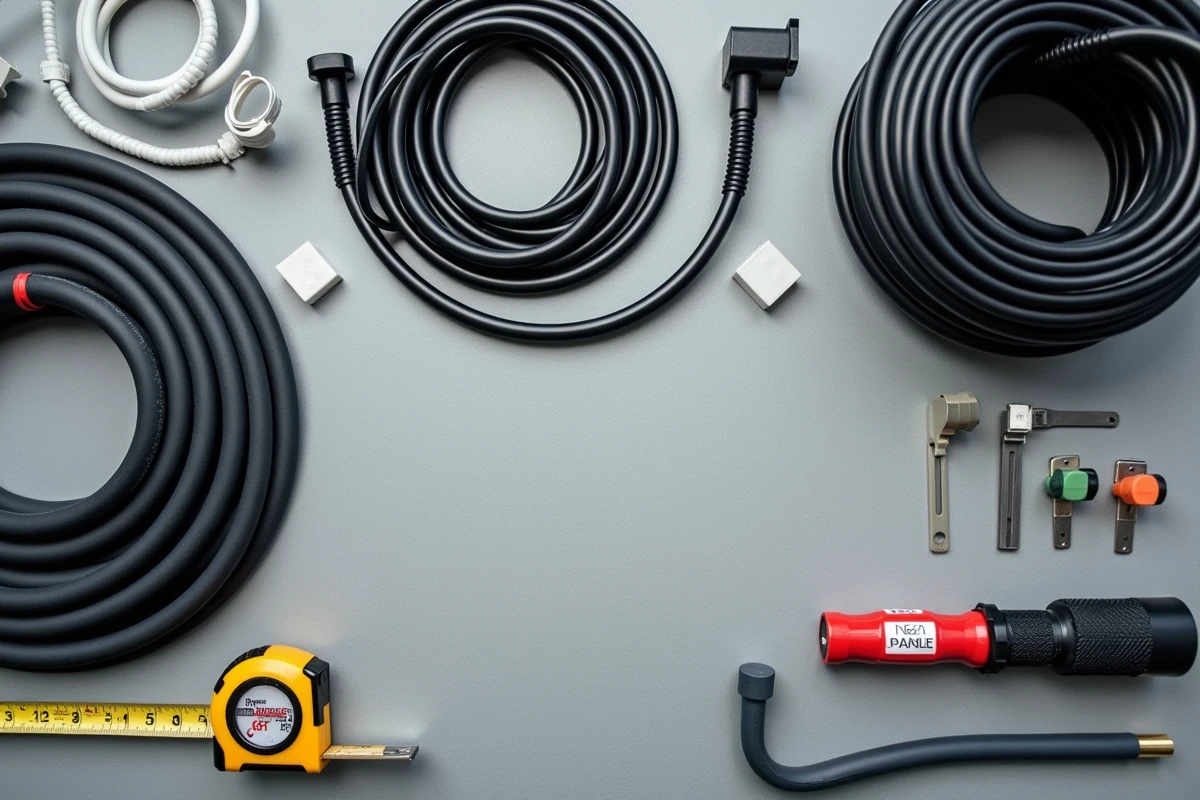

Ces trois solutions couvrent la majorité des besoins résidentiels en protection de câble électrique. Leur prix au mètre linéaire varie sensiblement, mais c’est le coût total (fourniture + accessoires + pose) qui départage.
- Gaine ICTA : la moins chère à l’achat, idéale en encastré ou en faux plafond. En apparent, elle nécessite des colliers ou clips réguliers, ce qui alourdit la facture et dégrade l’esthétique.
- Goulotte PVC : légèrement plus coûteuse au mètre, mais les accessoires (angles, dérivations, embouts) sont standardisés et la pose en apparent reste propre. C’est le meilleur rapport qualité-prix pour une rénovation sans saignées.
- Plinthe technique : intègre le passage de câble dans un profil de plinthe. Plus chère que la goulotte simple, mais elle supprime un poste de finition (pas de plinthe à reposer par-dessus).
Pour un parcours apparent en pièce de vie, la goulotte PVC reste le choix le plus économique une fois tous les postes additionnés. La plinthe technique ne se justifie que si vous remplacez déjà les plinthes existantes.
Protection câble extérieur et enterré : gaine TPC et norme à respecter
En extérieur, la protection mécanique change de registre. La gaine ICTA n’est pas prévue pour l’enterrement direct. La gaine TPC (tube de protection des câbles) est le standard pour tout passage enterré : double paroi, résistance à l’écrasement, couleur normalisée rouge pour les réseaux électriques.
La profondeur minimale d’enfouissement dépend du type de voie. Sous un passage véhicule, la norme exige une profondeur plus importante que sous une pelouse. Un grillage avertisseur rouge, posé au-dessus de la gaine, complète le dispositif. Ces fournitures restent peu coûteuses par rapport au risque d’une tranchée à refaire.
Câble R2V sans gaine : dans quels cas c’est autorisé
Le câble R2V dispose d’une protection mécanique propre au moins égale à celle d’une gaine ICTA. En pratique, la norme autorise sa pose sans conduit dans certaines configurations : en apparent sur un mur de garage, en vide de construction, ou fixé par des colliers dans un local technique non accessible au public.
Cette exception ne s’applique pas en pièce de vie accessible. Si le câble est à portée de main ou exposé à un choc (passage de porte, circulation, zone de rangement), la protection mécanique complémentaire redevient obligatoire. Nous recommandons de ne pas jouer sur cette limite : poser une goulotte de quelques euros au mètre évite toute discussion avec un contrôleur Consuel ou un expert d’assurance.
Tableau électrique et disjoncteurs : protéger en amont du câble
La protection mécanique ne remplace pas la protection électrique. Un câble correctement gainé mais raccordé à un disjoncteur de calibre inadapté reste dangereux. Le dimensionnement du disjoncteur doit correspondre à la section du câble et au type d’usage du circuit.
- Circuit éclairage en 1,5 mm² : disjoncteur de calibre adapté à la puissance cumulée des points lumineux
- Circuit prises en 2,5 mm² : disjoncteur calibré pour la section, nombre de prises limité par la norme
- Circuit dédié (four, plaque, borne) en 6 mm² ou plus : disjoncteur et section dimensionnés ensemble selon la puissance de l’appareil
Acheter un disjoncteur de marque reconnue (Hager, Schneider, Legrand) plutôt qu’un modèle sans certification ne représente qu’une différence de prix modeste par rapport au tableau complet. Un disjoncteur certifié NF protège le câble autant que la gaine qui l’entoure.
Erreurs fréquentes qui transforment une économie en surcoût
Poser une gaine sous-dimensionnée pour économiser quelques centimes au mètre oblige souvent à tout reprendre. Un câble coincé dans un conduit trop étroit chauffe davantage, vieillit plus vite et complique toute intervention future (ajout d’un circuit, remplacement d’un conducteur).
Autre piège : utiliser du ruban adhésif ou de la gaine thermorétractable en lieu et place d’un conduit normalisé. Ces solutions dépannent un raccord ponctuel, mais ne constituent pas une protection mécanique conforme à la norme NF C 15-100. Un sinistre sur une installation bricolée de cette façon sera systématiquement contesté par l’assureur.
Sécuriser un câble électrique sans exploser le budget revient à choisir le bon conduit pour le bon usage, sans surdimensionner ni improviser. La goulotte PVC en apparent, la gaine TPC en enterré, et un disjoncteur correctement calibré dans le tableau suffisent à couvrir la majorité des situations résidentielles, le tout pour un coût au mètre linéaire qui reste très accessible.
