Remplacer une ancienne prise murale par une prise pour goulotte électrique suppose de gérer deux problèmes simultanément : l’adaptation mécanique entre un boîtier encastré et un appareillage de surface, et la conformité électrique du circuit existant. Le choix de la goulotte modifie la nature du cheminement des fils, ce qui peut transformer un simple remplacement en modification de circuit aux yeux de la norme NF C 15-100.
Taux de remplissage de goulotte : la donnée qui conditionne le choix du profil
Avant de toucher à l’ancienne prise, il faut dimensionner la goulotte qui accueillera les conducteurs. Trop de bricoleurs choisissent le profil le plus discret, puis découvrent qu’ajouter une prise supplémentaire devient impossible six mois plus tard.
A voir aussi : Dosage béton 350 kg avec mélange sable Gravier : quantité d'eau idéale à ajouter
Les recommandations actuelles distinguent deux seuils de remplissage pour une goulotte PVC :
| Seuil | Limite | Usage |
|---|---|---|
| Normatif (référence légale) | 50 % de la section utile | Maximum réglementaire pour garantir la dissipation thermique |
| Confort (pratique recommandée) | Environ 70 % du volume interne | Limite haute pour conserver une marge d’évolution et faciliter le tirage |
Dépasser le seuil de confort provoque un échauffement des conducteurs, complique le tirage des câbles et empêche toute extension future. Pour un remplacement de prise unique avec deux ou trois conducteurs en 2,5 mm², une goulotte de 40 x 25 mm suffit largement. Si vous prévoyez d’alimenter plusieurs prises en série, passez au profil supérieur.
Lire également : Quelle colle pour réparer du plastique en 2026 avec les nouveaux adhésifs haute performance ?
Adaptation mécanique entre boîtier encastré et prise de goulotte
L’ancienne prise est vissée dans un boîtier d’encastrement scellé dans le mur. La prise pour goulotte, elle, se clipse sur un cadre fixé au couvercle de la goulotte. Ces deux systèmes ne sont pas interchangeables mécaniquement.
Neutraliser proprement l’ancien boîtier
Après avoir coupé le disjoncteur du circuit concerné et vérifié l’absence de tension avec un VAT, démontez la plaque et dévissez le mécanisme de l’ancienne prise. Repérez les fils (phase, neutre, terre si elle existe) avec des étiquettes ou du ruban coloré.
Le boîtier encastré ne doit pas rester ouvert dans le mur. Deux options propres :
- Obturez-le avec une plaque borgne vissée sur les griffes existantes, puis faites sortir les conducteurs par un presse-étoupe ou un passage de câble adapté vers la goulotte
- Remplissez-le de plâtre si vous ne comptez plus jamais l’utiliser, en laissant dépasser les conducteurs gainés pour le raccordement à la goulotte
Les conducteurs doivent rester protégés mécaniquement sur tout le parcours, du boîtier d’encastrement jusqu’à la nouvelle prise de goulotte. Aucun tronçon de câble nu ou simplement plaqué sous une plinthe n’est acceptable entre l’ancienne sortie murale et la goulotte.

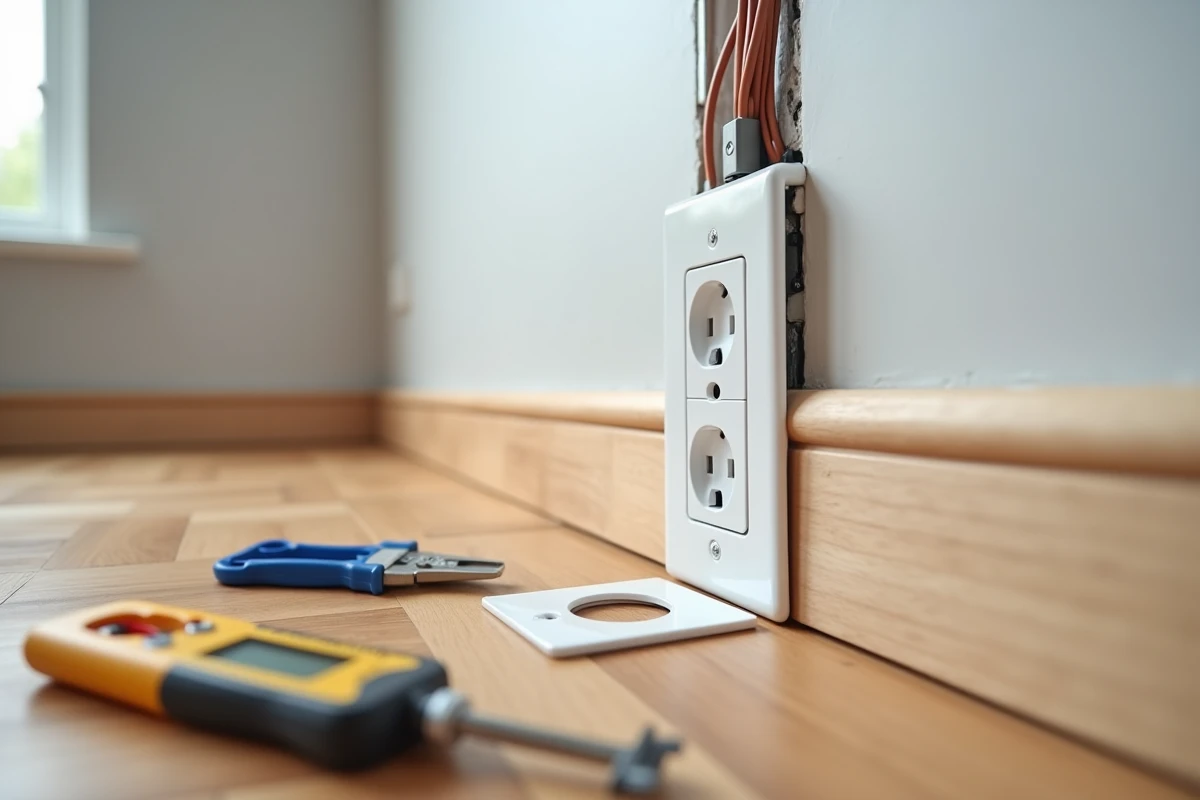

Fixer la goulotte et clipser la prise
La goulotte part du point de sortie des fils (à l’aplomb de l’ancien boîtier ou légèrement décalée) et rejoint l’emplacement choisi pour la nouvelle prise. Les fabricants fournissent des accessoires de dérivation, des angles intérieurs et extérieurs, et des embouts pour garantir la continuité de la protection mécanique.
La prise pour goulotte se fixe sur un support qui vient s’encliqueter dans le couvercle de la goulotte. Le raccordement des fils au mécanisme se fait par bornes automatiques ou à vis, selon le modèle. Respectez les codes couleur : bleu sur neutre, vert-jaune sur terre, rouge ou marron ou noir sur phase.
Circuit existant et conformité NF C 15-100 en rénovation
Un simple remplacement de prise à l’identique (même emplacement, même circuit, même nombre de points) ne déclenche pas d’obligation de mise en conformité globale. En revanche, dès que l’opération est assimilée à une modification du circuit, les exigences changent.
Depuis la mise à jour 2024 de la NF C 15-100, les circuits prises créés ou modifiés en rénovation lourde doivent respecter les mêmes règles que le neuf : calibre du disjoncteur, section des conducteurs, protection par différentiel 30 mA, répartition des circuits. Si vous profitez du remplacement pour ajouter un point de prise ou modifier le parcours du câblage, vous basculez potentiellement dans cette catégorie.
Points de vérification avant raccordement
- Le disjoncteur qui protège le circuit est-il calibré pour la section des fils existants (typiquement 16 A pour du 1,5 mm², 20 A pour du 2,5 mm²) ?
- Le circuit est-il protégé par un interrupteur différentiel 30 mA en tête de rangée au tableau ?
- L’ancienne prise disposait-elle d’une terre raccordée, ou s’agit-il d’une prise deux pôles sans conducteur de protection ?
Si la prise d’origine n’avait pas de fil de terre, installer une prise avec broche de terre non raccordée est interdit. Deux choix s’offrent à vous : tirer un conducteur de terre depuis le tableau via la goulotte, ou installer une prise deux pôles conforme sans broche de terre apparente.
Erreurs fréquentes lors du passage en goulotte
La première erreur concerne la jonction entre le mur et la goulotte. Laisser quelques centimètres de câble apparent entre la sortie du boîtier encastré et l’entrée de la goulotte crée une non-conformité. La protection mécanique des conducteurs doit être continue.
La deuxième erreur porte sur le choix de la goulotte elle-même. Une goulotte trop étroite, remplie au-delà du seuil normatif de 50 %, provoque des difficultés de fermeture du couvercle et un risque d’échauffement. Mieux vaut un profil légèrement surdimensionné qu’un profil « invisible » qu’on regrette au premier ajout.
La troisième erreur est de négliger la fixation. Une goulotte collée sans vis finit par se décoller sous l’effet du poids des câbles et des variations de température. Les fabricants recommandent un point de fixation mécanique (vis ou cheville) tous les 30 à 50 cm, complété éventuellement par un cordon de colle pour plaquer le fond de goulotte.
Le remplacement d’une ancienne prise par une prise pour goulotte électrique reste accessible à un bricoleur méthodique, à condition de traiter le problème mécanique (boîtier, goulotte, continuité de protection) et le problème électrique (conformité du circuit, présence de la terre, calibre du disjoncteur) comme deux étapes distinctes et non négociables. Si le circuit d’origine ne dispose ni de terre ni de protection différentielle 30 mA, le passage en goulotte devient l’occasion de corriger ces lacunes plutôt que de les reproduire.
