Sur une tôle d’acier ou d’inox de moins de 1,5 mm d’épaisseur, la marge entre une fusion correcte et un trou est infime. Le métal fin accumule la chaleur plus vite qu’il ne la dissipe, ce qui provoque des perforations ou des déformations irréversibles. Réussir une soudure facile sur métal fin repose sur trois leviers : le contrôle de l’apport thermique, le choix du procédé et la préparation du bridage.
Zone affectée thermiquement sur tôle fine : le mécanisme à comprendre

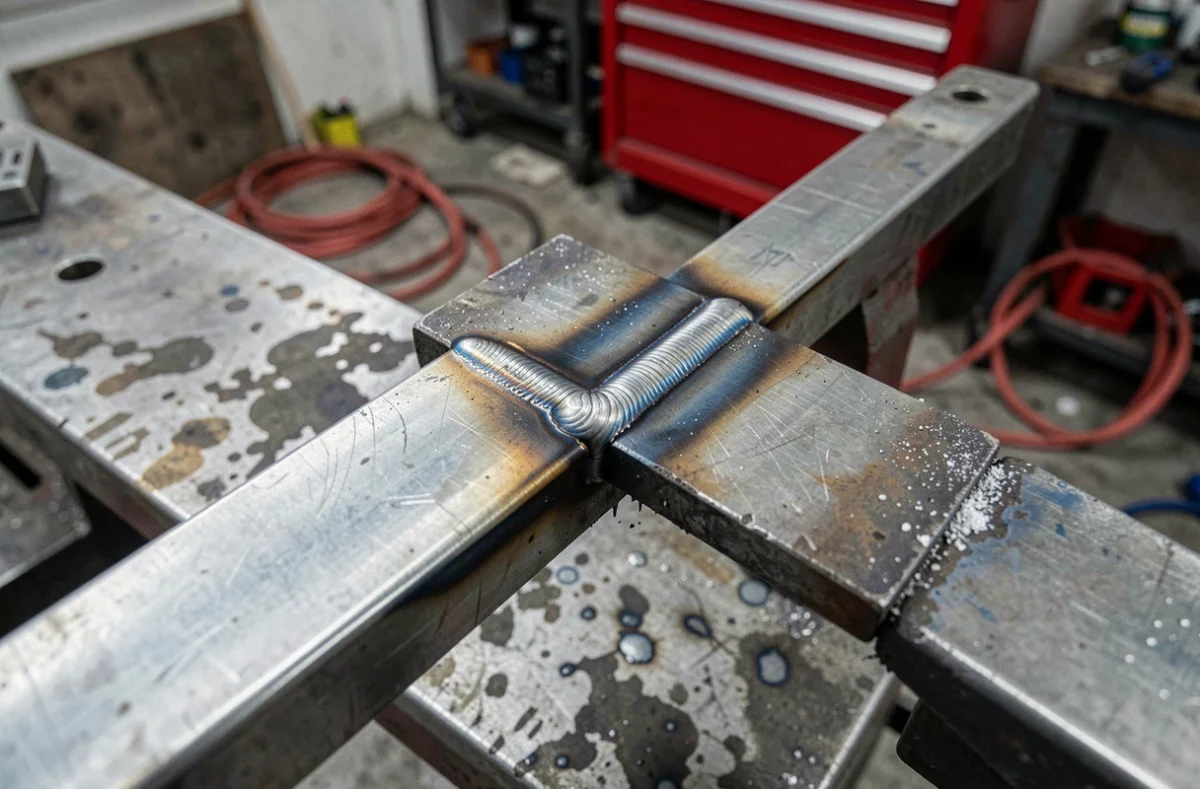

Quand un arc électrique touche une tôle de 1 mm, la chaleur se propage dans toute l’épaisseur en une fraction de seconde. Le métal atteint son point de fusion bien au-delà de la zone de soudure, et c’est cette zone affectée thermiquement (ZAT) qui concentre tous les problèmes.
Plus la ZAT est large, plus la tôle se dilate de façon asymétrique. Au refroidissement, la contraction crée un gauchissement visible, parfois un vrillage complet de la pièce. Sur une tôle très mince, la ZAT peut aussi fondre le métal de part en part : c’est le perçage, la hantise du soudeur débutant.
L’objectif technique est donc toujours le même : réduire la taille de la ZAT. Chaque paramètre (intensité, vitesse, mode de courant) influence directement cette zone.
Soudure MIG pulsé sur métal fin : pourquoi le mode pulsé change tout
Le procédé MIG en courant continu classique délivre un arc constant. Sur une tôle épaisse, c’est parfait. Sur du métal fin, cet arc permanent surchauffe la pièce entre chaque mouvement de torche.
Le MIG pulsé fonctionne différemment. Le poste alterne entre un pic de courant (qui détache une gouttelette de fil) et un courant de base plus faible (qui maintient l’arc sans apporter de chaleur significative). La tôle reçoit donc la chaleur par impulsions courtes, avec des temps de repos entre chaque pic.
Des retours d’ateliers récents confirment une adoption croissante de ce mode pour les tôles d’environ 1 à 1,5 mm, avec une baisse notable de la déformation par rapport au MIG classique. Le fil fin (0,6 ou 0,8 mm) complète le dispositif en limitant le volume de métal d’apport fondu à chaque impulsion.
Réglages concrets pour le MIG pulsé
- Réduire l’intensité au minimum nécessaire pour obtenir une fusion franche, sans chercher une pénétration profonde. Sur de l’acier de 1 mm, dépasser le seuil adapté de quelques ampères suffit à perforer la pièce.
- Augmenter la vitesse de déplacement de la torche. Un geste trop lent concentre la chaleur au même point. La technique par points espacés (pointage, pause, pointage) est souvent plus sûre qu’un cordon continu.
- Utiliser un gaz de protection à base d’argon pur ou d’un mélange argon-CO₂ avec une proportion de CO₂ faible, car le CO₂ augmente la température de l’arc.
Laser pulsé et réduction de la ZAT sur tôle fine
Le soudage laser pulsé représente l’alternative la plus efficace pour les assemblages fins de précision. Le principe est similaire au MIG pulsé, mais poussé beaucoup plus loin : des impulsions de quelques millisecondes concentrent l’énergie sur un point microscopique.
Un rapport d’ingénierie sur un soudeur laser à impulsion unique documente une réduction de la ZAT de 70 % grâce à des impulsions de 5 ms à 20 Hz. À ce niveau, les déformations macroscopiques disparaissent quasiment sur les pièces fines. Le procédé reste coûteux et suppose un équipement spécialisé, mais il devient pertinent dès que la tolérance dimensionnelle est serrée.
Pour un usage en atelier amateur ou semi-professionnel, le MIG pulsé reste le meilleur compromis entre accessibilité et maîtrise thermique.
Bridage et séquence de soudure : la déformation se joue avant l’arc
Un constat technique revient dans la littérature spécialisée : la déformation commence au bridage, pas à la soudure. Une tôle mal maintenue se déforme dès les premières secondes d’arc, et aucun réglage de poste ne rattrapera un montage insuffisant.
Principes de bridage pour tôle mince
Le serrage doit être réparti sur toute la longueur du joint, pas concentré aux extrémités. Des barres de cuivre placées sous la zone de soudure remplissent un double rôle : elles maintiennent la tôle à plat et absorbent une partie de la chaleur par conduction. Le cuivre dissipe la chaleur bien plus vite que l’acier, ce qui limite l’élévation de température autour du cordon.
Sur une pièce de forme complexe, des serre-joints tous les 5 à 8 cm empêchent la tôle de se soulever sous l’effet de la dilatation locale.
Ordre des passes de soudure
Souder en continu d’un bout à l’autre d’un joint est la méthode la plus rapide, mais aussi la plus déformante. La technique dite en pas de pèlerin (ou soudure alternée) consiste à réaliser de courts cordons en sautant d’un point à un autre du joint, en alternant les côtés.
- Commencer par un point au centre du joint, puis un point à chaque extrémité.
- Combler progressivement les intervalles en laissant chaque point refroidir avant de souder le suivant.
- Sur les assemblages longs, alterner le côté gauche et le côté droit pour équilibrer les contraintes de retrait.
Cette séquence répartit la chaleur dans le temps et dans l’espace. Le métal n’a jamais le temps d’accumuler assez d’énergie thermique pour se déformer de façon permanente.
Soudure à l’arc avec électrode enrobée sur tôle fine : les limites du procédé
Le soudage à l’électrode enrobée (MMA) reste le procédé le plus répandu chez les particuliers. Sur du métal fin, il pose un problème structurel : l’arc d’une électrode enrobée est plus large et plus chaud que celui d’un fil MIG fin ou d’un faisceau laser.
Pour limiter les dégâts, le diamètre d’électrode doit être le plus petit disponible (1,6 mm sur de l’acier de 1 mm). L’intensité est réglée au strict minimum permettant d’amorcer l’arc sans collage. La technique par points courts, avec refroidissement entre chaque point, s’impose plus encore qu’en MIG.
Le procédé MMA reste néanmoins le moins adapté aux tôles fines. Quand une soudure propre sur métal mince est requise, le passage au MIG pulsé apporte un gain de contrôle immédiat.
Le dernier point à retenir concerne la préparation de surface. Une tôle oxydée, peinte ou grasse absorbe l’énergie de l’arc de façon irrégulière, ce qui aggrave les risques de perçage localisé. Un décapage mécanique ou chimique avant soudure, même rapide, améliore la régularité du bain de fusion et réduit les retouches.
